- Tension électrique26.4 V
- Lieu de pose, fixationGauche
- Mode de fixation/poseSaillie, applique
- Réf. ManoManoME73731264
- Réf. fabricantMA06230519-11
Spécification:
Application: largement utilisé dans divers petits systèmes de production d’énergie solaire tels que le paysage et l’éclairage.
Tension du système: DC12V
Autoconsommation du contrôleur: 10MA
Courant de charge évalué: 20A
Courant de charge maximum: 20A
Température de travail: -20 ℃ – + 50 ℃
Tension maximale en circuit ouvert du panneau solaire: 25V/36V
Courant de charge évalué: 20A
Courant de charge évalué: 20A
Surcharge:
Protection: 14,4 V/28,8 V
Charge flottante: 13,5 V/27 V
Récupération: 13.2V/26.4V
Décharge excessive:
Protection: 10.8V/21.6V
Récupération: 12,3 V/24,6 V
Surtension de charge:
Protection: 16,5 V/34 V
Récupération: 15V/30V
Fonction: protection contre les courts-circuits, protection contre les surcharges, protection contre les surcharges et les décharges excessives, protection contre les sous-tensions, protection contre la recharge inverse et protection contre les connexions
inversées
Instructions:

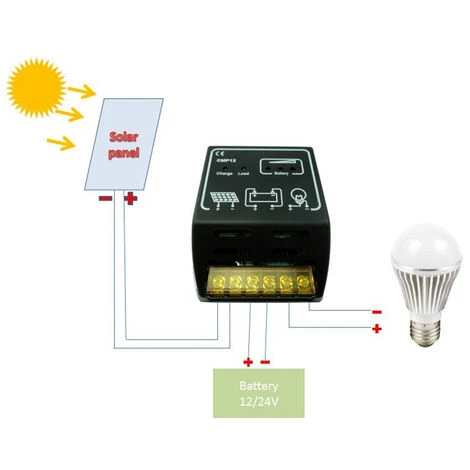

Ouvrez le couvercle supérieur du contrôleur et connectez selon le schéma sur le couvercle.

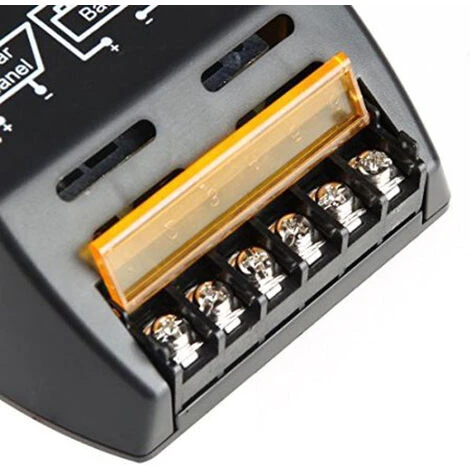

1. Connectez correctement les « + » et « – » de la batterie aux bornes correspondantes du contrôleur (les 3ème et 4ème bornes de câblage à partir de la gauche).
2. Connectez correctement les « + » et « – » du panneau solaire aux bornes correspondantes du contrôleur (les 1ème et 2ème bornes de câblage à partir de la gauche).
3. Connectez correctement les « + » et « – » de la charge aux bornes correspondantes du contrôleur (les 5ème et 6ème bornes de câblage à partir de la gauche).
4. Le voyant de charge est normalement allumé pour indiquer qu’il se charge fortement; clignotant pour indiquer qu’il est en charge flottante; s’il est éteint, cela signifie que le chargement est arrêté.
